批准子网路由

上一节我们开通了账号下设备之间的互访。本页继续完成一个常见场景：让已经接入云雀通的设备，访问某个内网网段里的设备。

本页以 192.168.6.0/24 为例。假设你有一台电脑或 Linux 服务器已经接入云雀通，并且它本身可以访问 192.168.6.0/24 这个内网。我们会让它作为子网路由节点，把这个网段发布到云雀通网络中。

什么是子网，为什么要宣告子网

子网可以理解为一组在同一个内网里的地址。比如 192.168.6.0/24 通常表示从 192.168.6.1 到 192.168.6.254 的一整段内网地址，里面可能有 NAS、打印机、摄像头、工控设备、数据库服务器或 Web 管理后台。

这些设备不一定都能安装云雀通客户端。比如很多 NAS 插件环境受限，摄像头和打印机根本无法安装客户端，老旧服务器也可能不方便改动。这时，只要内网里有一台电脑或 Linux 服务器已经安装了云雀通，并且它能访问这个子网，就可以让它充当“路由节点”。

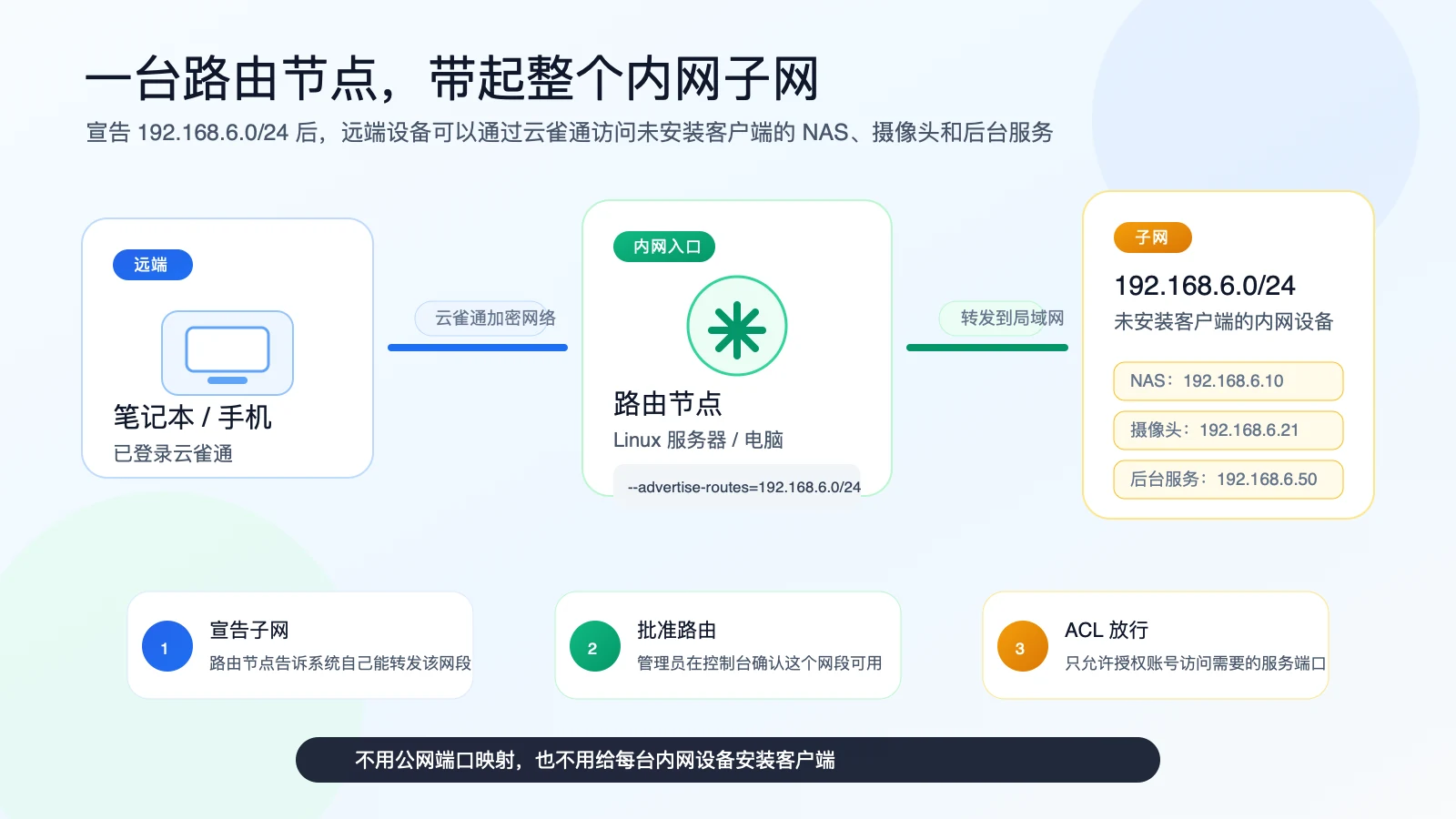

一台路由节点带起整个内网子网

宣告子网的意思就是：这台路由节点告诉云雀通控制面，“如果有人要访问 192.168.6.0/24，可以把流量交给我，我能把它转发到这个内网”。

这样做的便利非常明显：你不需要给每一台 NAS、打印机、摄像头都安装客户端，也不需要在公网路由器上做端口映射。只要批准这一条子网路由，再用 ACL 控制访问范围，授权设备就可以像在内网一样访问 192.168.6.0/24 里的资源。

提示

可以把子网路由理解为“用一台已接入云雀通的设备，带起一整个内网”。它适合家庭 NAS、办公室局域网、机房管理网和工业现场网络。

先理解路由批准

子网路由需要同时满足三件事：

路由节点宣告：某台在线设备告诉系统“我可以转发 192.168.6.0/24”。
控制台批准：管理员在“路由”页面批准这个网段。
ACL 放行：访问控制里允许用户或设备访问 192.168.6.0/24。

只宣告路由但没有批准，路由不会生效。只批准路由但没有 ACL，用户仍然可能访问不了目标网段。

开通前准备

一台已经登录云雀通客户端的电脑或 Linux 服务器。
这台设备本身位于 192.168.6.0/24 网段内，或能访问这个网段。
这台设备需要保持在线，因为其他设备会通过它访问该子网。
如果是 Linux 服务器，建议确认系统已开启 IP 转发。

Linux 上可以临时开启 IPv4 转发：

sudo sysctl -w net.ipv4.ip_forward=1

如需重启后仍然生效，可以写入系统配置：

echo 'net.ipv4.ip_forward=1' | sudo tee /etc/sysctl.d/99-larktun-subnet-router.conf
sudo sysctl --system

1. 在路由节点上宣告子网

在准备作为路由节点的电脑或 Linux 服务器上执行命令。

使用 up 宣告 192.168.6.0/24 子网路由，并指定云雀通登录服务器：

sudo larktun up --advertise-routes=192.168.6.0/24 --login-server https://hs.larktun.com

如果你已经发布过其他网段，继续使用 up 并用逗号分隔多个网段，避免覆盖旧配置：

sudo larktun up --advertise-routes=192.168.6.0/24,10.20.0.0/16 --login-server https://hs.larktun.com

执行后，回到云雀通控制台的“路由”页面，应该能看到这台设备宣告的 192.168.6.0/24。

2. 在控制台批准路由

进入“路由”页面，找到刚才宣告路由的设备和 192.168.6.0/24 网段，然后打开右侧开关。

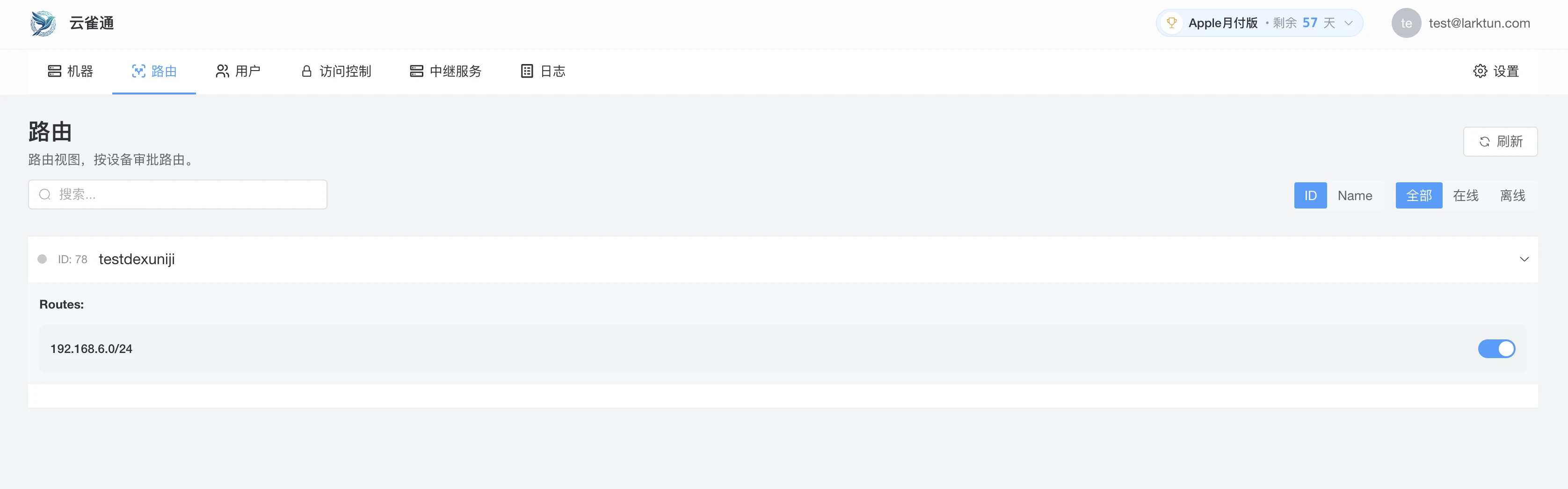

在路由页面批准 192.168.6.0/24 子网路由

批准后，这条路由才会进入可用状态。后续如果你不想继续暴露这个网段，可以回到这里关闭开关。

3. 在 ACL 中放行子网访问

路由批准只是告诉系统“这个网段可以被转发”。真正决定谁能访问它的，仍然是 ACL。

进入“访问控制”，切换到 “JSON 编辑器”，添加一条访问 192.168.6.0/24 的规则。下面示例保留了上一节设备互访规则，并新增了一条子网访问规则：

{
  "groups": {
    "group:test@larktun.com": ["test@larktun.com@"]
  },
  "tagOwners": {},
  "hosts": {},
  "acls": [
    {
      "action": "accept",
      "src": ["test@larktun.com@"],
      "dst": ["test@larktun.com@:*"]
    },
    {
      "action": "accept",
      "src": ["*"],
      "dst": ["192.168.6.0/24:*"]
    }
  ],
  "autoApprovers": {}
}

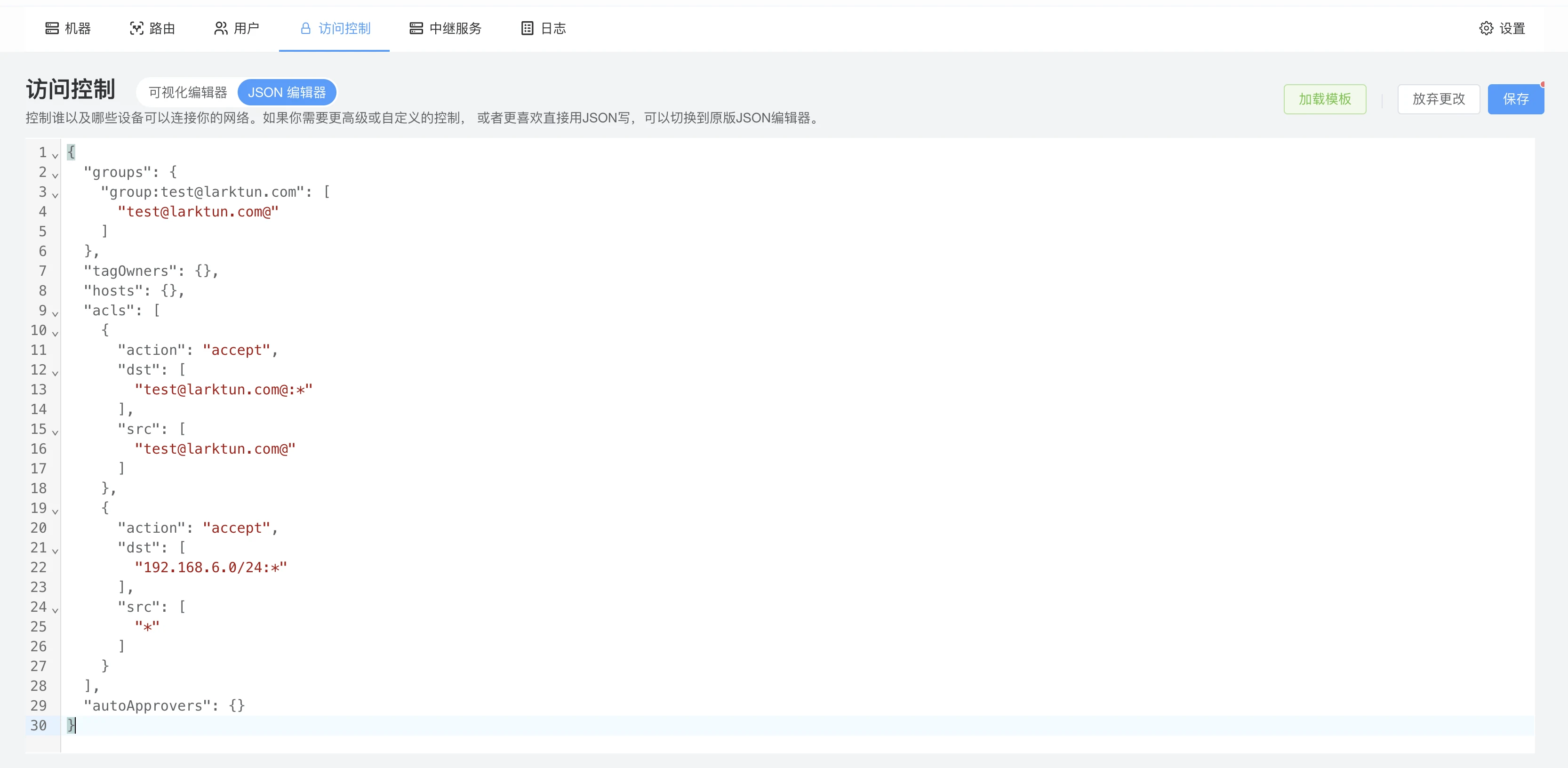

在 ACL 中放行 192.168.6.0/24 子网访问

上面新增的第二条规则表示：允许来源访问 192.168.6.0/24 网段的全部端口。192.168.6.0/24:* 后面的 :* 表示该网段内目标设备的全部端口。

提示

截图中为了第一次验证方便，src 使用了 *。长期使用时建议收紧来源，例如改成 test@larktun.com@、某个用户组，或更具体的设备标签。

如果你只想开放某个服务，可以把端口写得更精确：

{
  "action": "accept",
  "src": ["test@larktun.com@"],
  "dst": ["192.168.6.0/24:443"]
}

这表示只允许 test@larktun.com 访问该子网内设备的 443 端口。

4. 在客户端接受路由并测试

需要访问这个子网的客户端，也要接受已批准的路由。可以在客户端上执行：

sudo larktun set --accept-routes

然后从客户端测试子网内的真实设备，例如：

ping 192.168.6.10
curl http://192.168.6.10
ssh user@192.168.6.10

只要能访问 192.168.6.0/24 内的目标服务，就说明“路由宣告、路由批准、ACL 放行”这三步已经全部生效。

常见问题快速定位

路由页面看不到网段：确认路由节点已在线，并且 --advertise-routes=192.168.6.0/24 执行成功。
已看到网段但访问不了：确认右侧开关已经打开，路由处于批准状态。
路由已批准但仍然被拒绝：检查 ACL 是否包含 192.168.6.0/24:* 或对应端口。
只能访问路由节点，访问不了子网其他设备：检查路由节点是否能访问该子网，并确认 Linux IP 转发或本机防火墙配置。
某个端口不通：确认目标设备服务已启动，本机防火墙没有拦截，同时 ACL 端口写法正确。
